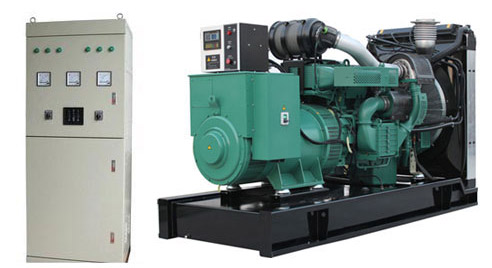

自動化柴油發電機組采用品牌發電機與康明斯、VOLVO及135、95系列等名牌柴油機經單軸承或雙軸承彈性聯結而成，功率范圍：10-500kW。本系列機組廣泛用于國防、郵電通訊、醫院、高層建筑、商廈、工礦企業、油田、公路、港口及體娛場館等部門作為通訊、動力和照明常用或應急電源。

　

一、鋒發自動化柴油發電機組特點說明
1、保持供電的連續性和可靠性。
柴油發電機組自動化控制系統能準確而迅速地調節柴油發電機組的運行。
當發電機組出現不正常狀況時，自動化控制系統能正常判斷和及時處理，發出相應的報警信號和緊急停機，避免損壞發電機組。同時，還能自動的起動備用發電機組，縮短電網斷電時間，保證供電的連續性。
2、提高電能質量指標和運行經濟性，并使各用電設備處于良好的工作狀態。用電設備對電能的頻率和電壓都有較高要求，允許的偏差范圍都是很小的。自動調壓器可使電壓保持恒定，操縱調速器來調節頻率。自動化柴油電站依靠自動調節裝置完成頻率和有用功率的調節。
3、加快控制和操作過程，提高系統的連續性和穩定性。實現柴油電站自動化后，能及時改變運行工作狀況以及適應系統要求，機組操作過程按預定的次序不間斷的進行，并可不斷監視器完成情況。以應急啟動發電機組為例，如果采用人工操作，較快也要5-7分鐘，采取自動控制的話，通常不到10秒就能啟動成功，恢復供電。
4、減少操作能源，改善勞動條件。機房運行時的環境條件相當惡劣，影響操作人員的健康。自動控制系統為無人值班創造了條件。

二、自動化柴油發電機組主要功能
自動化柴油發電機組作為一個備用電源應具備以下基本功能：
自動啟動     當市電出現故障斷電、欠壓、過壓、缺相時機組能自動啟動、自動升速、自動合閘向負載供電。
自動停機     當市電恢復經判斷正常后控制切換開關完成發電到市電的自動切換、然后控制機組降速、怠速運行3分鐘后自動停機。
自動保護     機組在運行過程中如果出現油壓過低、超速、電壓異常故障則緊急停機同時發出聲光報警信號如果出現水溫高、油溫高故障。則發出聲光報警信號經過延時后正常停機。
三次啟動功能     機組有三次啟動功能若第一次啟動不成功經10秒延時后再次啟動若第二次啟動不成功則延時后進行第三次啟動。三次啟動中只要有一次成功就按預先設置的程序往下運行若連續三次啟動均不成功則視為一次啟動失敗發出聲光報警信號也可以同時控制另一臺機組起動。
自動維持準啟動狀態     機組能自動維持準啟動狀態。此時機組的自動周期性預供油系統、油和水的自動加溫系統、蓄電池的自動充電裝置投入工作。
具備維護性開機功能     當機組較長時間未啟動時可進行維護性開機以檢查機組性能及狀態。維護性開機不影響市電的正常供電在維護性開機時若出現市電故障系統會自動轉為正常開機狀態并由機組供電。
具備手動、自動兩種操作模式。

三、自動化柴油發電機組控制系統的硬件設計
1、根據所需的輸入輸出點數選擇PLC機型，根據自動化機組的控制要求所需PLC的輸入點數為11個，輸出點數為12個。系統的控制量基本上是開關量，只有電壓和轉速是模擬量。為了降低成本，可以通過檢測電路把模擬量轉換成開關量。這樣可以選用不帶模擬量輸入的PLC。本系統選用C28P—CDR—D小型可編程序控制器，可靠性高、體積小，輸入點數為16個，輸出點數為12個。電源、輸入、輸出電壓均為24VDC。
2、分配PlC輸入輸出：根據自動化機組的控制要求和電氣原理控制PLc輸入、輸出信號。
3、控制系統的程序設計：當自動化機組的開關打到自動位置時，機組處于準啟動狀態。PLC對市電進行不間斷的循環檢測，預供油泵周期性地向柴油機潤滑油道供油，柴油機的冷卻水和機油溫度能保證機組隨時應急啟動。在準啟動狀態，一旦市電出現失電、欠壓、過壓和缺相等故障，并經5秒確認，PLc控制機組自動啟動、自動升速到額定轉速、自動保護投入。當機組工作正常時，控制切換開關切換到發電狀態，機組合閘向負載供電。當市電恢復正常，延時5秒確認后，斷開機組輸出開關，控制切換開關切換到市電狀態，機組自動降速到怠速狀態，運行3分鐘后正常自動停機，機組處于準啟動狀態。
